Allen & Heath Xone:24C

Xone:24C - Teknik Özellikler
Genel Özellikler |
Model |
Xone:24C |
Tip |
Hibrit: Analog + Dahili USB-C Ses Kartı ve Çift Portlu USB-C Hub |
Kanal Sayısı |
2 + 1
CH1 & CH2: PHONO/USB/LINE
AUX CH: MIC/USB/LINE |
Öne Çıkan Özellikler |
Analog Sinyal Yolu |
Düşük gürültülü, yüksek kazançlı RIAA preamp |
EQ Sistemi |
3 bantlı izolatör EQ |
Toplama Devresi |
Sıcak ve saf analog toplama devresi |
Giriş Eşleşmesi |
Eşleştirilmiş Phono/Line girişleri |
Filtre |
Klasik Xone:VCF (Gerilim Kontrollü Filtre) |
Crossfader |
Mini InnoFADER crossfader |
FX Anahtarı |
Ana insert / FX anahtarıyla birlikte |
Aydınlatma |
Arka aydınlatmalı dokunsal ışıklı anahtarlar |
Cue Modları |
Kilitli / kilitsiz Cue modları |
Seviye Göstergeleri |
RGB kromatik kanal seviye göstergeleri |
USB-C Ses/MIDI Arayüzü |
Ses Kalitesi |
96kHz, 24-bit, sınıf uyumlu çalışma |
Uyumluluk |
Mac, Windows, iOS |
Çalışma Modları |
3 mod: Stream / DVS Pro / DAW |
MIDI Çıkışı |
Mini InnoFADER
Filtre: HPF / LPF ve Frekans
Kanal: Filtre, Cue, Fader'lar
Ana Insert Girişi |
USB Hub |
Çift bağlantı noktalı güç beslemeli USB hub |
Ekolayzer (EQ) |
Kanal 1 & 2 EQ |
3 bantlı İzolatör EQ: -∞/+6dBu
Yüksek Frekans: 3.5kHz
Orta Frekans: 1.1kHz
Düşük Frekans: 500Hz
Total Kill zayıflatma: -75dB |
Aux Kanal EQ |
2 bantlı: +/- 12dBu
Yüksek Frekans: 900Hz
Düşük Frekans: 750Hz |

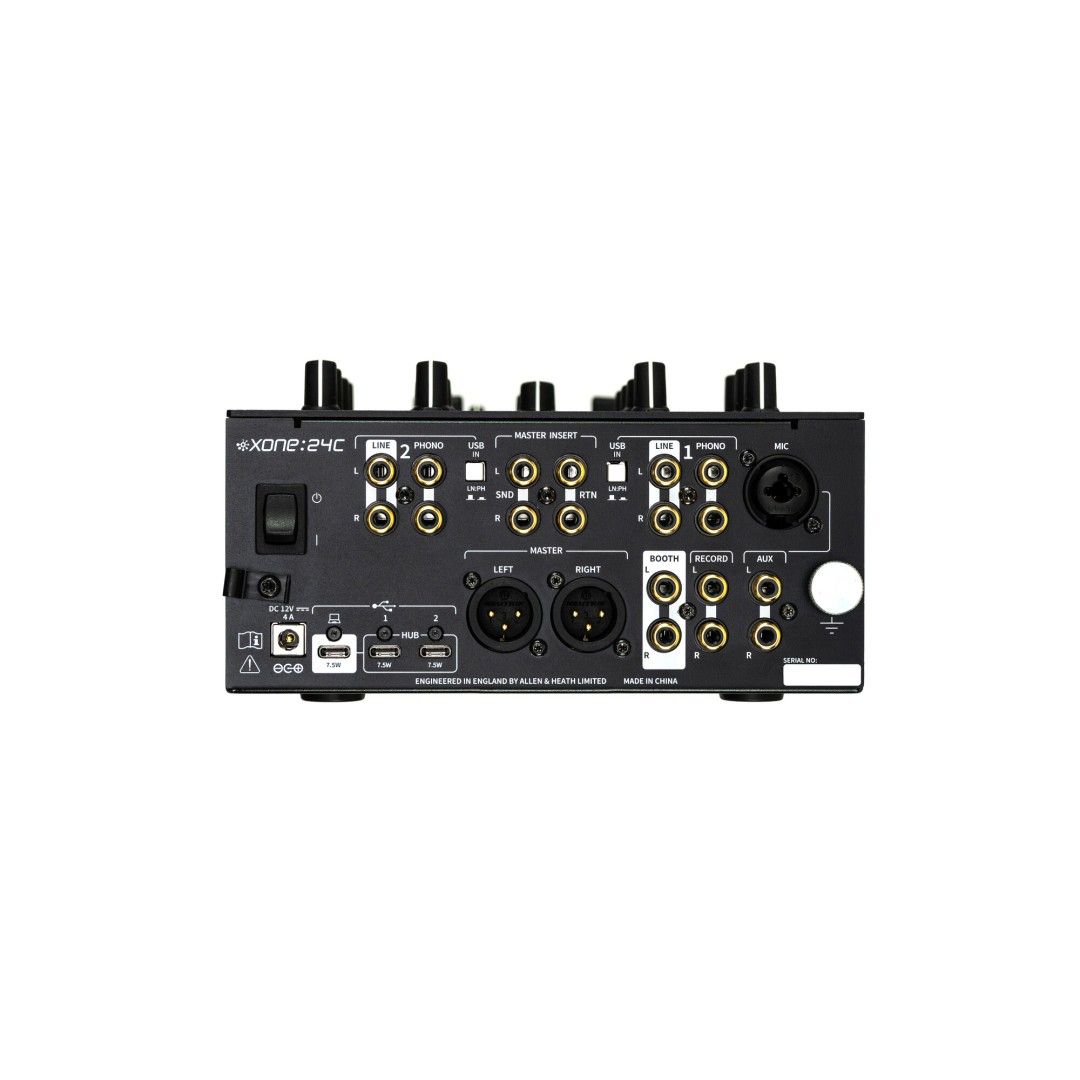

Giriş/Çıkışlar |
Line Girişleri |
3 x Stereo RCA (Kanal 1 & 2 + Aux Kanal) |
Phono Girişleri |
2 x Stereo RCA (Kanal 1 & 2) |
Mikrofon Girişi |
1 x Combi (XLR + TRS) |
Ana Çıkış |
1 x Stereo XLR (Dengeli) |
Booth Çıkışı |
1 x Stereo RCA (Dengesiz) |
Kayıt Çıkışı |
1 x Stereo RCA (Dengesiz) |
Master Insert |
1 x Stereo RCA MASTER INSERT FX Loop |
Send/Return I/O |
1 x Stereo RCA MASTER INSERT Send
1 x Stereo RCA MASTER INSERT Return |
Kulaklık |
1 x 6.35mm Stereo Jack
1 x 3.5mm Stereo Jack
Split Cue İzleme |
Filtre Sistemi |
Filtre Tipi |
Stereo Analog Gerilim Kontrollü Filtre |
Mod |
HPF / LPF (High Pass / Low Pass) |
Kontroller |
Ayarlanabilir Frekans ve Rezonans |
Atanabilir Kanallar |
Kanal 1, 2 + Aux Kanal |
Yapı |
Stereo, Dual Mode, Analog Voltage Controlled Filter
High Pass & Low Pass çıkış yanıtları |
Fader ve Kontroller |
Kanal Fader'lar |
45mm Lineer Gerilim Kontrollü Yükseltici (VCA)
Kapatma: < -90dB @1kHz +10dBu |
Crossfader |
45mm Lineer VCA: mini InnoFADER®
Kapatma: < -90dB @1kHz +10dBu |
Crossfader Eğri Ayarları |
2 Tip (Hızlı Kesim/Karışım) |
Göstergeler ve Ölçümler |
Kanal Göstergeleri |
Tek üç renkli LED (RGB kromatik)
YEŞİL: -25dBu ile 0dBu arası
MAVİ: 0dBu ile +12dBu arası
KIRMIZI: > 12dBu |
Mix Göstergeleri |
12 LED (-25dBu ile +12dBu arası) |
Dahili Ses Kartı |
Özellikler |
6 Kanal | 32-bit/96kHz | USB 2.0 |
Stereo Giriş/Çıkış |
3 x Stereo In (CH1/CH2/Master)
3 x Stereo Out (CH1/CH2/Aux CH) |
Toplam Kanal |
12 Kanal: 3 x Stereo IN | 3 x Stereo OUT |
Çalışma Modları |
3 MODE: STREAM / DVS PRO / DAW |
Dijital Mimari [USB] Özellikleri |
USB Audio & MIDI I/O |
1 x Host Port: Full-duplex AUDIO (Mixer-to-Host) | MIDI OUT (Mixer-to-Host)
2 x Hub Ports: Full-duplex AUDIO ve MIDI (Host-to-Hub Ports) |
Analog/Dijital Hizalama |
0dBu = -15dBFS |
Desteklenen Örnek Oranları |
44.1 kHz / 48kHz / 88.2kHz / 96kHz |
Desteklenen Bit Derinliği |
16 bit / 24 bit |
Değişken Tampon Boyutları |
32 / 64 / 128 / 256 / 512 / 1024 / 2048 / 4096 / 8192 örnekler |
MIDI Özellikleri |
MIDI Atanabilir |
EVET |
MIDI CC Kontrolleri |
CH1 & CH2 Fader'lar, Crossfader, VCF FREQ |
NOTE ON/NOTE OFF |
CUE, FILTER, HPF, LPF, MASTER INSERT IN |
MIDI Çıkışı |
1 x USB Host Port (Type C)
2 x USB Hub ports: Hub-to-Host/Host-to-Hub only (Type C) |
Teknik Performans |
Çıkış Seviyeleri (Nom/Max) |
Master Mix: +4dBu / +22dBu
Booth: 0dBu / +18dBu
Master Insert Send: -2dBu / +18dBu
Kayıt RCA: -10dBV / +8dBV |
İç Headroom |
Kanallar: +18dB |
Frekans Yanıtı |
Line in'den master out'a +/-0.5dB (20Hz - 30kHz arası) |
Distorsiyon |
Tipik olarak %0.01 @ 1kHz 0dBu |
Çapraz Konuşma |
Kanallar arası < -85dB @1kHz +10dBu |
Artık Gürültü |
Master Mix: -93dBu
Booth: -93dBu |
Mix Gürültüsü |
Master Mix: -83dBu
Booth: -83dBu
Kayıt RCA: -83dBu |
Mikrofon Kazancı |
+40dB, EIN = -115dB (40dB kazançta 150R kaynakla) |
RIAA Kazancı |
+42dB @ 1kHz (6mV RMS = 0VU @ 1kHz) |
Güç ve Fiziksel Özellikler |
DC Şebeke |
100 - 240V AC 50/60Hz |
Güç Tüketimi |
Maksimum 35W |
USB Güç Dağıtımı |
USB Host: 7.5W (Type C)
USB Hub: 2 x 7.5W (Type C) |
Şebeke Adaptörü |
2 pinli DC soket, kablo kelepçeli |
Topraklama Terminali |
1 adet |
